LZD型锥形轴孔弹性柱销齿式联轴器

所属分类:弹性联轴器
免费获取电子方案 0511-85366106
我厂可根据客户要求非标定制

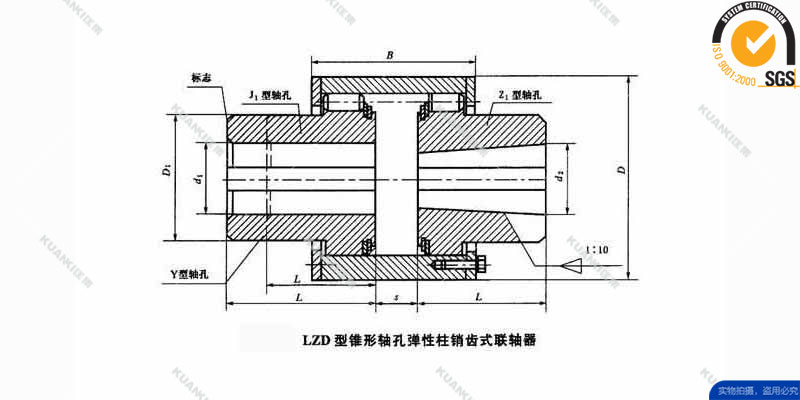

LZD(原ZLD)型圆锥形轴孔弹性柱销齿式联轴器是 利用若干非金属弹性材料制成的柱销,置于两半联轴器与外环内表面之间的对合孔中,通过柱销来传递转矩实现两半联轴器联接,该联轴器与LZ型弹性柱销齿式联 轴器结构类似,只是一端半联轴器为圆柱形轴孔,另一端半联轴器为圆锥形轴孔,结构简单,制造容易,装拆更换弹性元件比较方便,不用移动两半联轴器。 本联轴器适用于同轴线的传动轴系,利用尼龙棒纵断面剪切强度。可传递很大的转矩,0.112~2800KN.m。工作温度-20~70℃,可部分的代替齿 型联轴器。具有相应补偿轴向便宜能力,和一般的减震性能。
普通圆柱轴孔用LZ型,圆锥孔用LZD型。选型时望注意。
许用补偿量:轴向±0.5~5mm 径向0.3~1.5mm 角向0.5°
