球笼万向轴

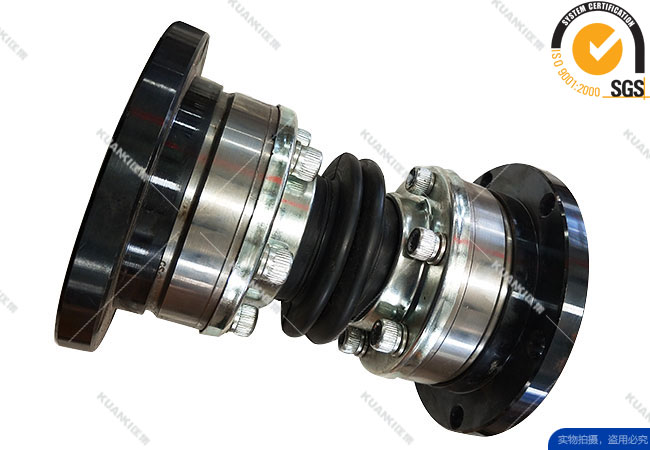

BJ球笼万向轴

所属分类:球笼万向轴
免费获取电子方案 0511-85366106
我厂可根据客户要求非标定制

球笼式等速万向联轴器是广泛地用于产业机械的联轴器,该种联轴器具有完全等速、不需保养、噪音小、安装简便、寿命长等诸多优点。

球笼式等速万向联轴器分为固定式和轴向能移动的滑移式两大类。固定式有盘形、杯形、钟形、筒形;滑移式有小形、大形,以及用于极短距离轴向联接的 DOX 型系列。


我公司研发的球笼式等速万向联轴器广泛应用于运输机械、石油机械、冶金机械、金属加工机械、工程机械、矿山机械、化工机械、造纸机械、纺织(化纤)及其他机械设备、船舶、铁路机车车辆等。

球笼式万向联轴器与十字轴式万向联轴器相比较有以下特点:

(1)具有缓冲、减振性能,可降低噪声,自动循环润滑;

(2)在相同回转直径和倾角下,可提高 0.5倍的承载能力;

(3)同步性好,即使单球铰柱塞式万向联轴器也可保证同步性;

(4)轴向 x,径向 初偿量均较大,尤其是轴向 无需外联花键即可实现;

(5)结构新颖,质量轻,工艺性好,易于批量生产,降低成本;

(6)工作可靠,装拆方便,便于维护,使用寿命长,不仅是低速重载和常规转速工况轴系传动的通用部件,而且也可用于高速传动。该万向联轴器适用范围广泛,尤其是适合于大倾角、径向尺寸受限制工况条件的轴系传动。

球笼式万向联轴器是通过球笼外环和星形内环分别与主、从动轴相联,传力钢球的中心都位于通过联轴器中心的平面内,并装在由球形外环和星形内环外球面凹槽组成的滚道中,两个球面的中心与万向联轴器的中心重合,为了保证所有钢球中心都在两轴轴线间夹角的平分面上,钢球装于球笼内,从而保证了联轴器主、从动轴之间的夹角变化时,传力点能始终位于夹角的平分线上,因此,球笼式万向联轴器主、从动轴间的传速得以保持同步。

定制产品,尺寸非标,需提供尺寸图纸。
