鼓形齿联轴器

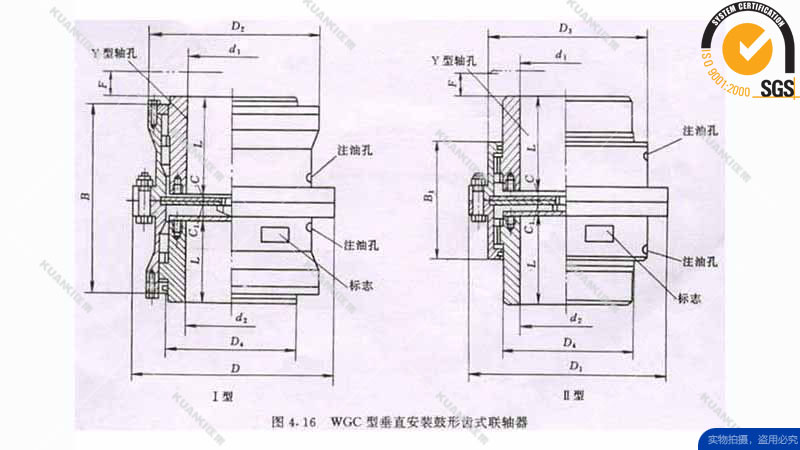

WGC型垂直安装鼓形齿式联轴器

所属分类:鼓形齿联轴器
免费获取电子方案 0511-85366106
我厂可根据客户要求非标定制

齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿联轴器可允许较大的角位移(相当于直齿联轴器),可改善齿的接触条件,提高传递转矩的能力,延长使用寿命。
齿式联轴器在工作时,两轴产生相对位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率损耗,因此,齿式联轴器需要在有良好润滑和密封的状态下工作。
齿式联轴器径向尺寸小,承载能力大,常用于低速重载工况条件下的轴系传动,高精度并经过平衡的齿式联轴器可用于高速传动,例如燃油汽轮机的轴系传动。由于鼓形齿式联轴器角向补偿大于直齿式联轴器,国内外均广泛采用鼓形齿式联轴器,直齿一般不采用。
