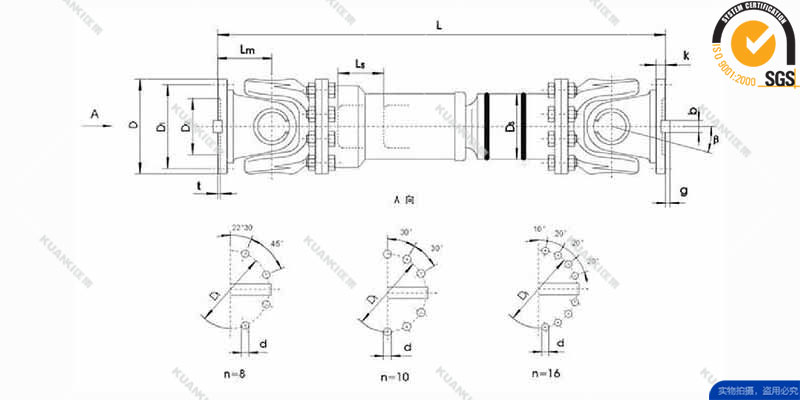

SWC-BF型(标准伸缩法兰式)十字轴式万向联轴器

所属分类:万向联轴器
免费获取电子方案 0511-85366106
我厂可根据客户要求非标定制

SWC BF型(标准伸缩法兰式)十字轴式万向联轴器介绍:
十字轴式万向联轴器是一种非常常用的联轴器。利用其结构的特点能使不在同一轴线或轴线折角较大或轴向移动较大的两轴等角速连续回转,并可靠地传递转矩和运动
1)装配时,除去毛刺,清洗所有零件
2)组装时,须保证中间两焊接叉头轴承孔中心线在同一平面上,其允许差不得超过1°, 花键副应滑动自如,关节应转动灵活
3)清洗表面,除法兰端面,端面键涂抹防锈油脂外,其余刷防锈底漆一遍,再喷漆(不得刷漆)。
4)定期润滑,三个月内每周注油一次,工作条件稳定后,高温条件下每天注油一次。
5)为了增加万向联轴器的使用寿命,每次拆卸时将十字轴调整180度以使十字轴轴颈交替使用
万向联轴器的共同特点是角向补偿量较大,不同结构型式万向联轴器两轴线夹角不相同,一般≤5°-45°之间。万向联轴器利用其机构的特点,使两轴不在同一 轴线,存在轴线夹角的情况下能实现所联接的两轴连续回转,并可靠地传递转矩和运动。万向联轴器最大的特点是具有较大的角向补偿能力,结构紧凑,传动效率高。
