XL基本型星形弹性联轴器

所属分类:星型联轴器
免费获取电子方案 0511-85366106
我厂可根据客户要求非标定制

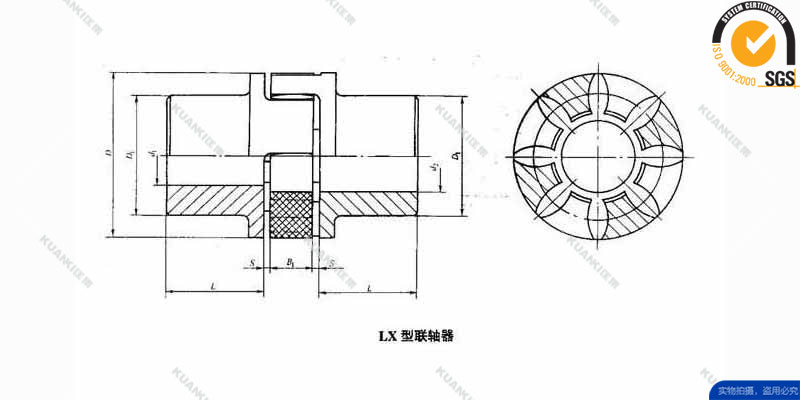

XL基本型星形弹性联轴器是将一个整体的星形弹性环作为弹性元件,装在两个形状相同的半联轴器的凸形爪块之间,以实现两半联轴器的连接。
星形弹性联轴器的特点:
1. 具有相应补偿两轴相对偏移、减振、缓冲性能。
2. 径向尺寸小、结构简单、不用润滑,承载能力高,维护方便。
3. 适用于联接两同轴线,起动频繁,正反转多变的传动轴系,传动转矩为20-25000N.m,工作温度为-35-80℃。
4. 聚氨脂弹性体由凸形爪块限制,可避免由于冲击产生的内部变形及离心力产生的外部变形;凸爪大的凹面,使渐开线齿上的表面压力很小,齿上即使承受过载,齿仍不会磨损或变形。
5. 标准号为JB/T 10466-2004里规定了星形联轴器的八种结构形式,扩大了使用范围。
该联轴器的结构与梅花形弹性联轴器的结构基本相同,其别在于弹性元件的形状,分别是星形和梅花形,性能与梅花形弹性联轴器相同。
